被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

转自绿建节能方向标 一年一度的亚洲被动房大会将于今年8月25日在日本举行,小编将跟随者中国被动式建筑联盟考察团队一起前往参会,并考察学习当地的一些被动式低能耗建筑项目。日本是靠近中国比较近的发达国家,在被动式建筑节能发展方面也领先我国。近期我们将陆续分享一些日本的建筑新技术案例。今天带大家了解的是日本家庭用地下埋管新风系统的节能建筑。

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

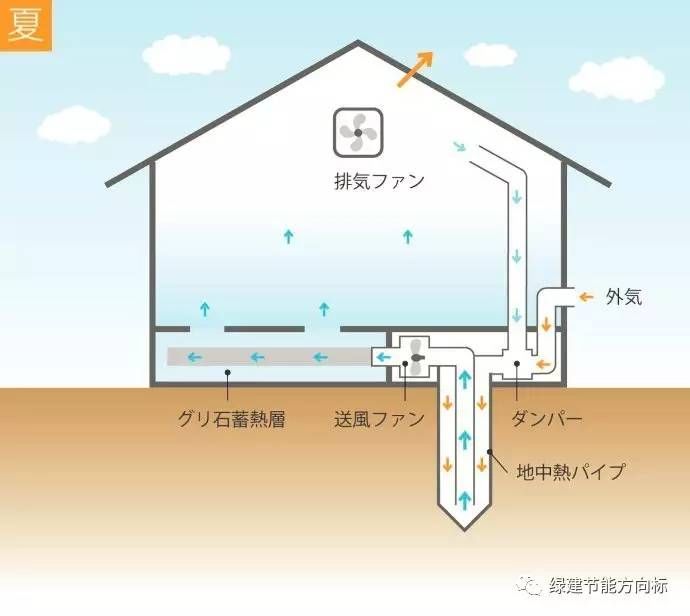

炎炎夏日,单靠普通新风机组输送的风是不够凉爽的,如果,这道新风从地底下走一圈再进入室内,岂不是很舒适宜人?下面这组照片就是日本典型的地埋管新风系统的建造过程,请仔细学习一下人家是怎么建造的吧。

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

第一步一般都是挖井

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

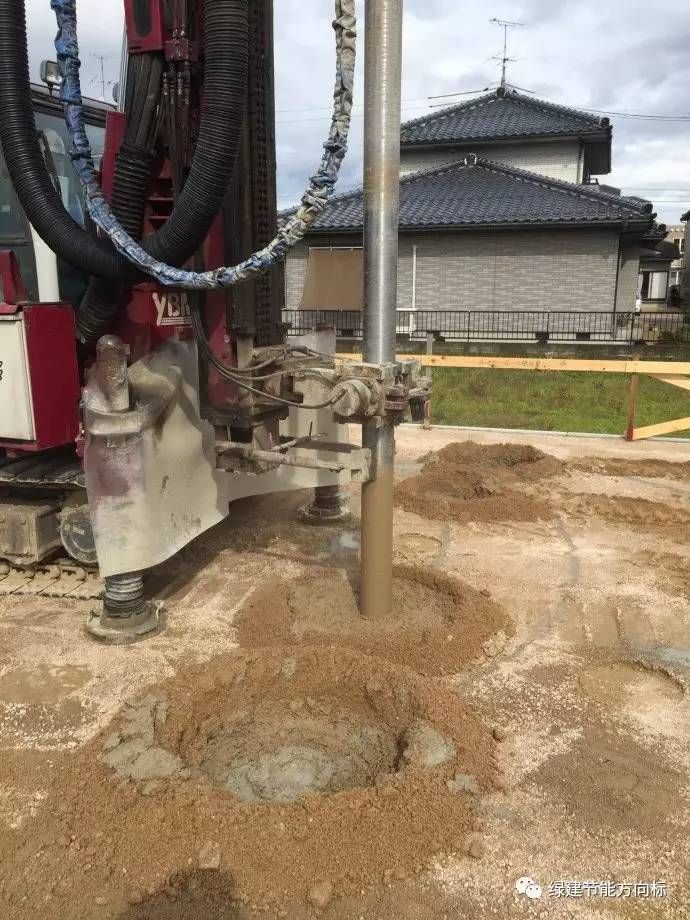

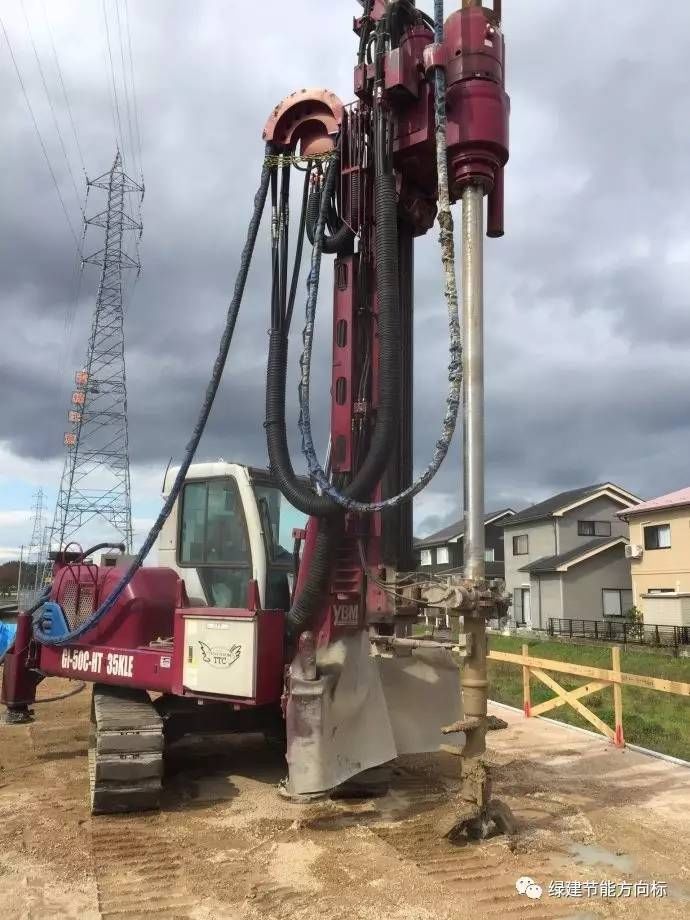

专用的设备进行打井

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

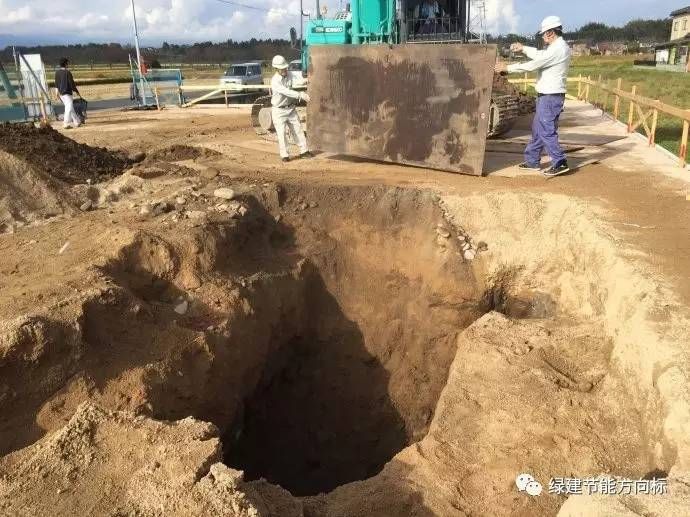

土壤一般很疏松,挖的都是大坑的效果

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

抽干水就开始埋设新风管

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

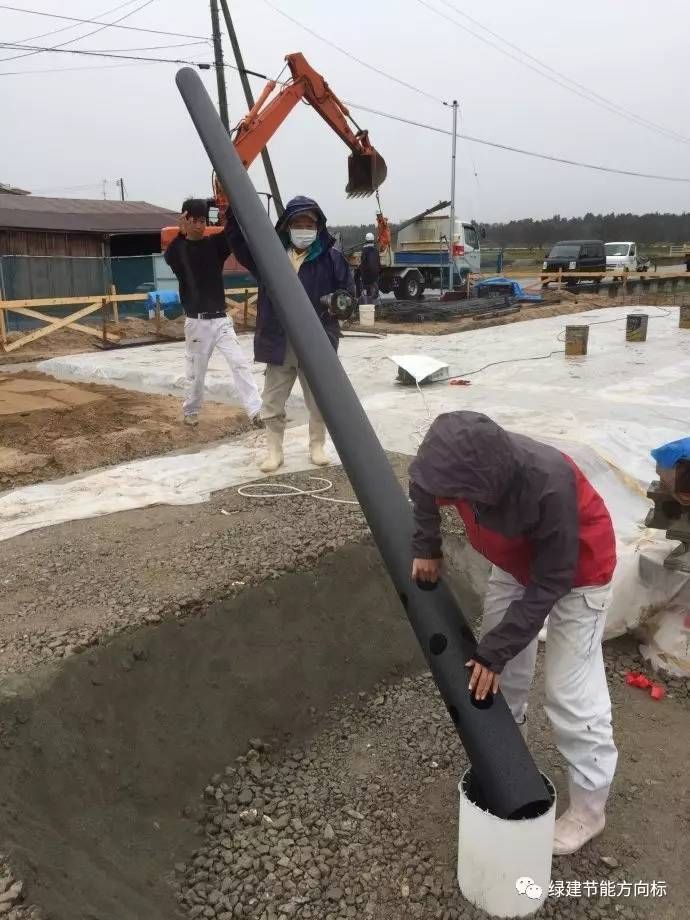

这就是埋入地下的新风管外壁管

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

钻井示意

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

钻进示意

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

钻井示意

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

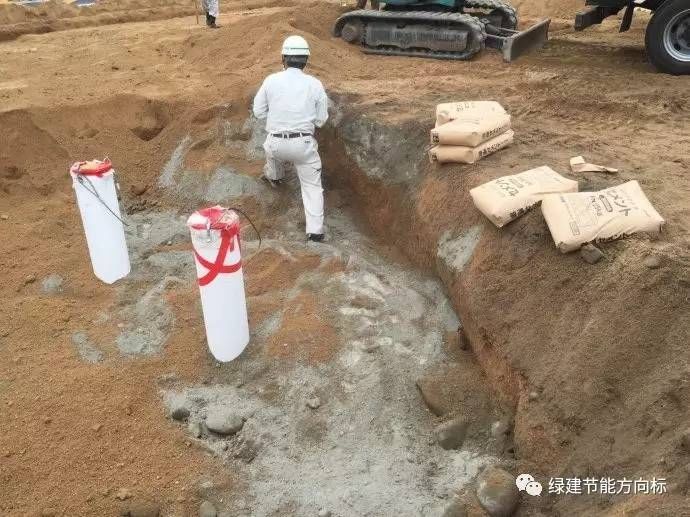

新风管外壁管已经埋设

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

插入内壁管

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

铺碎石准备垫层

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

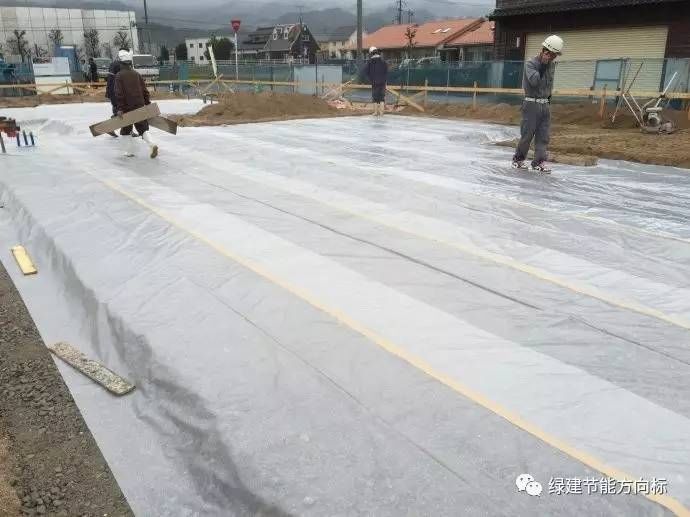

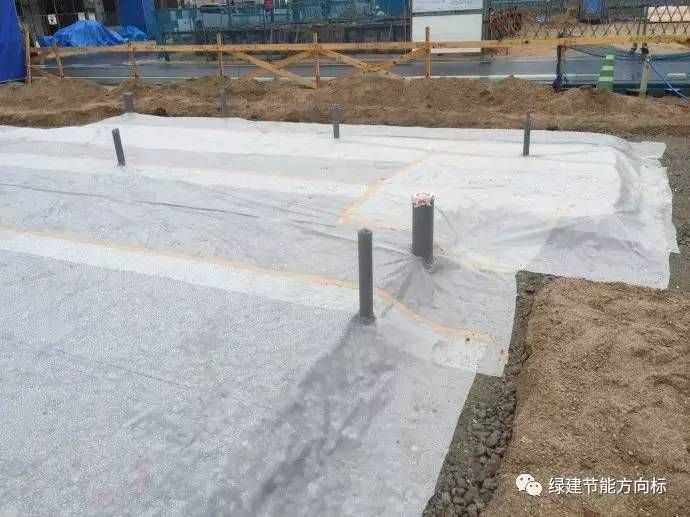

垫层完工上铺防水防潮层

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

基础垫层已经做完,管道穿透防潮层

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

开始架空层施工

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

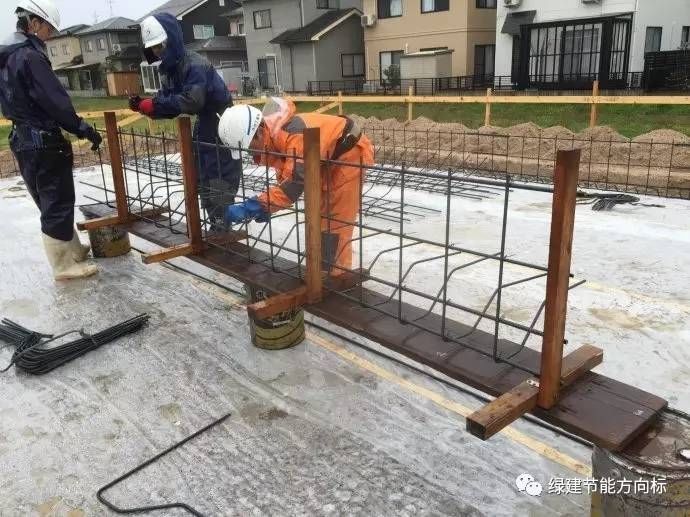

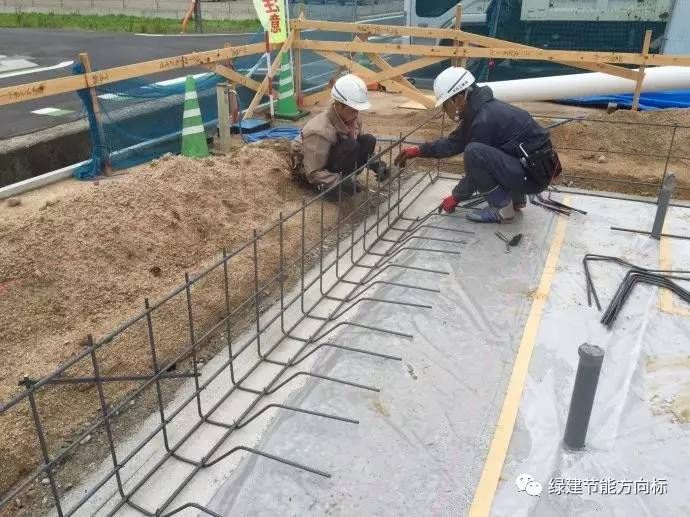

铺设基础钢筋网

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

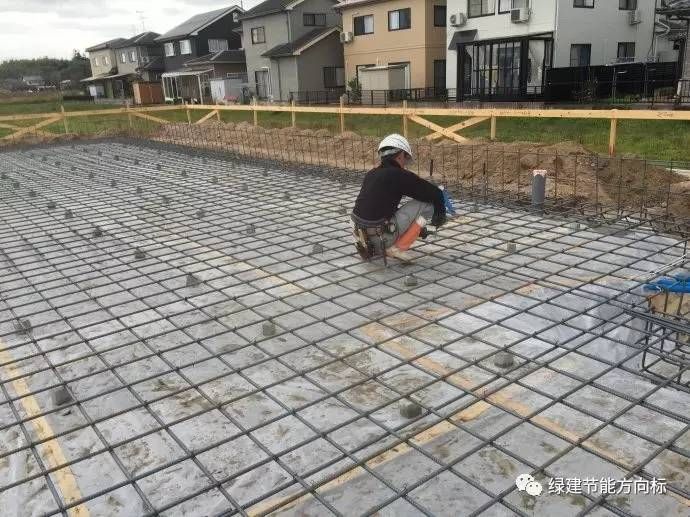

铺设钢筋网

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

架空层墙板的钢筋铺设

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

架空层很矮,一般不到一米,空间够装设新风机组即可

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

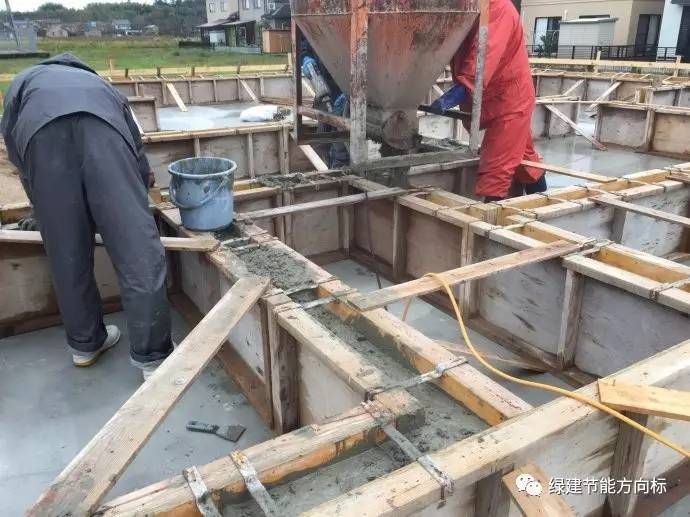

架空层浇筑混凝土墙体

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

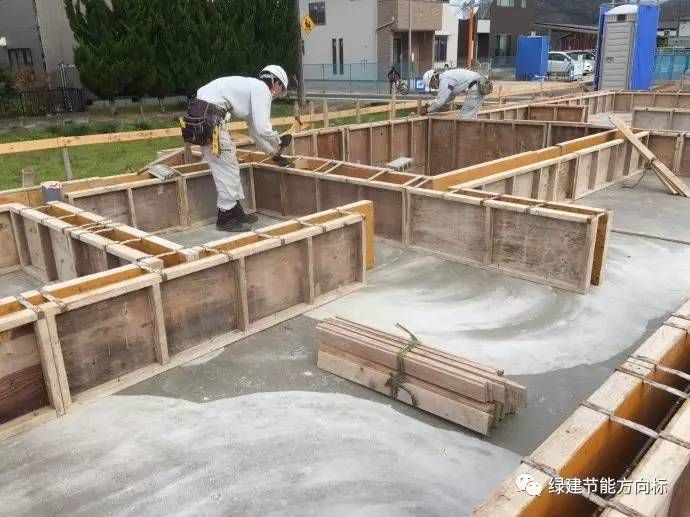

架空层墙体完工

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

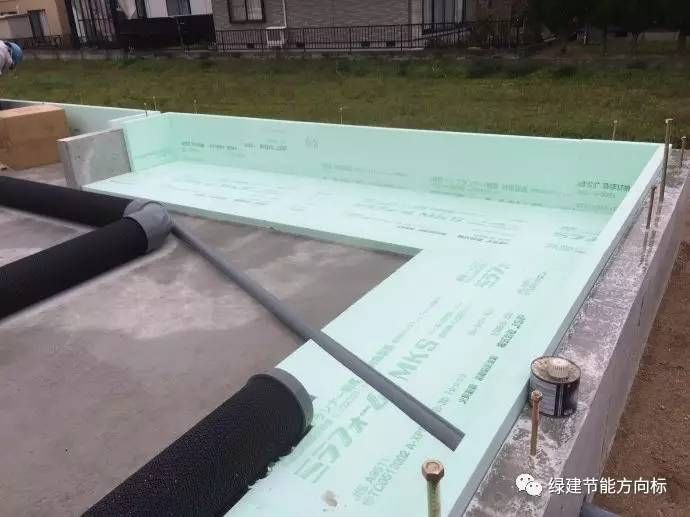

架空层外围内壁面及周边地面铺设挤塑聚苯板保温

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

架空层外围内壁面及周边地面铺设挤塑聚苯板保温

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

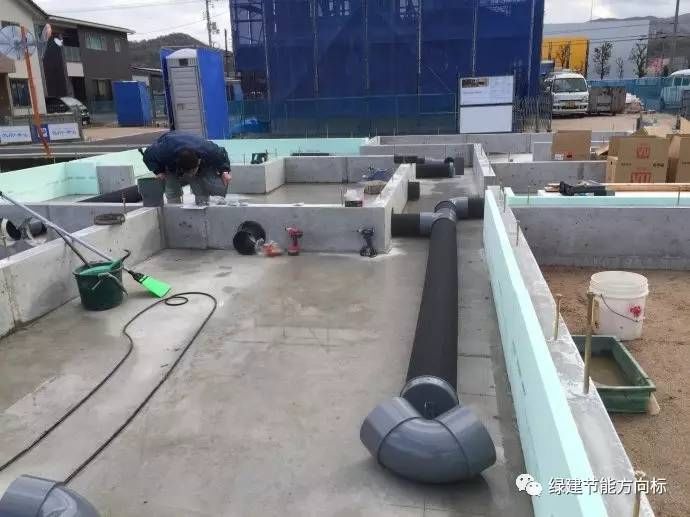

新风管道铺设

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

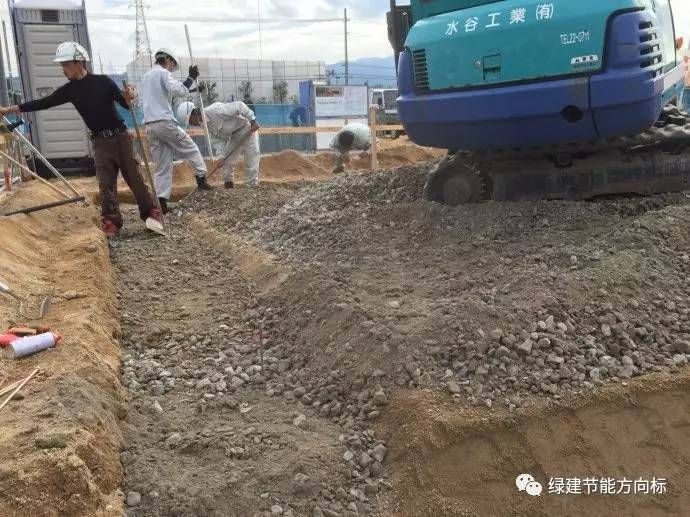

开始铺设填充石块

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

碎石铺设

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

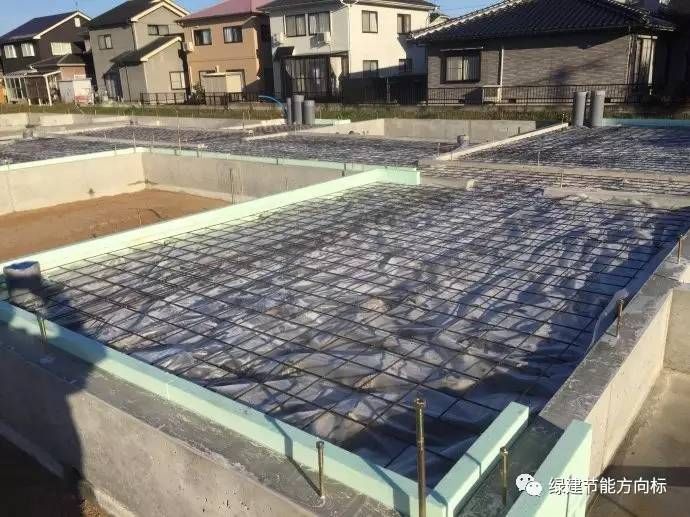

铺好防潮层和钢筋网

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

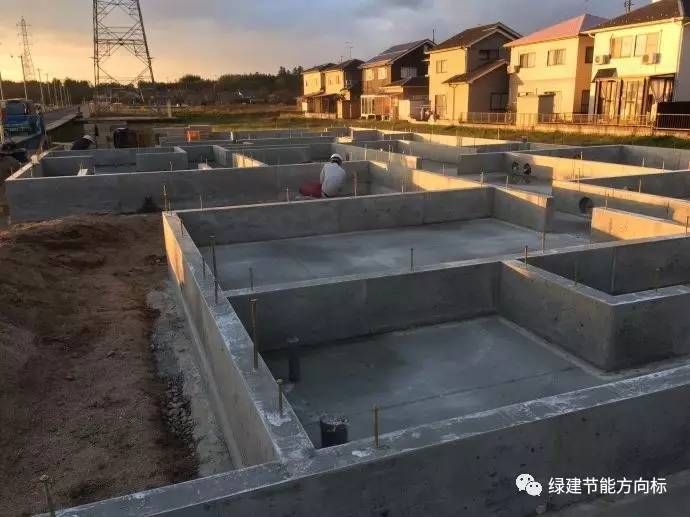

首层地面混凝土浇筑完毕

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

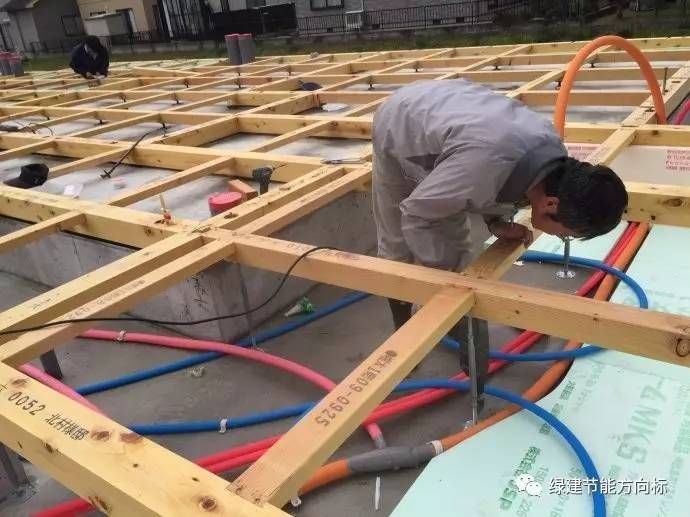

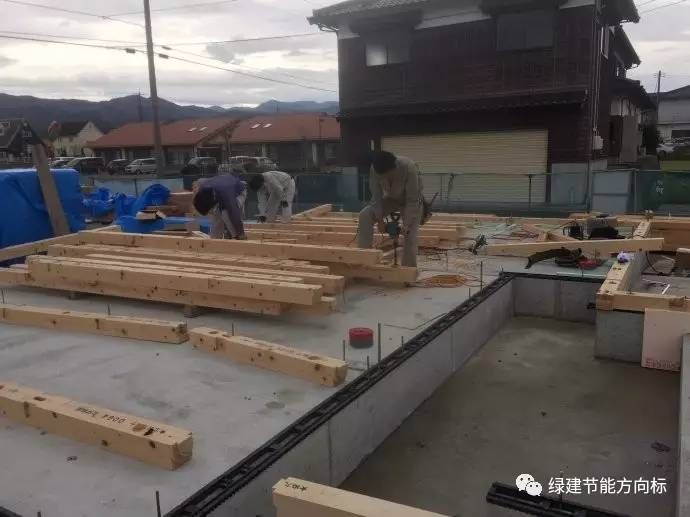

首层墙体开始施工,可以看出是木结构建筑

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

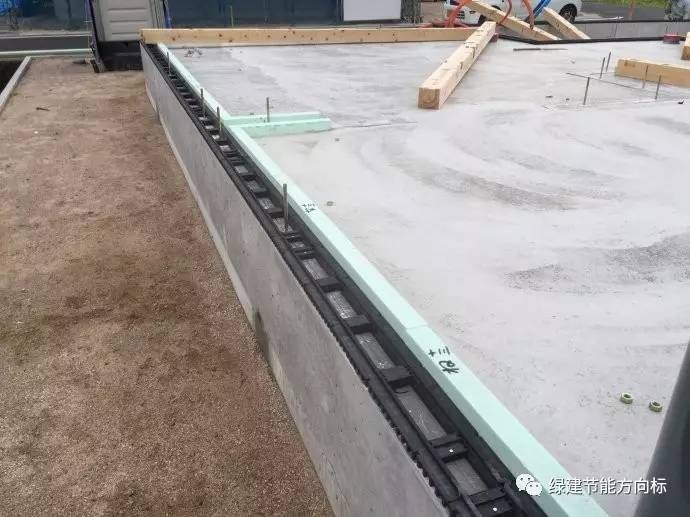

这道黑色的模块为防潮垫块,在混凝土基础与木结构主体之间,起通风防潮作用

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

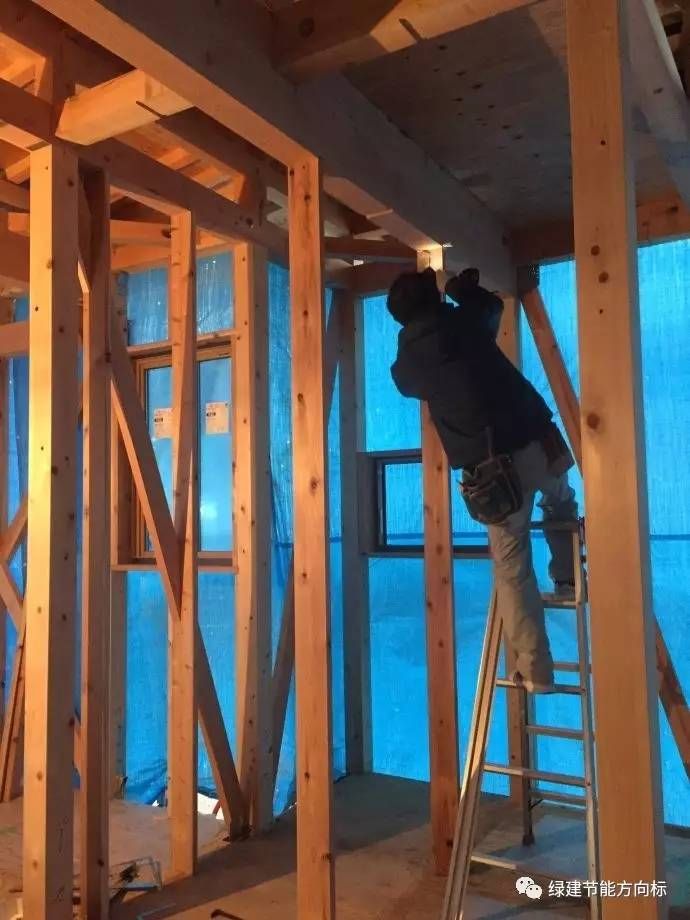

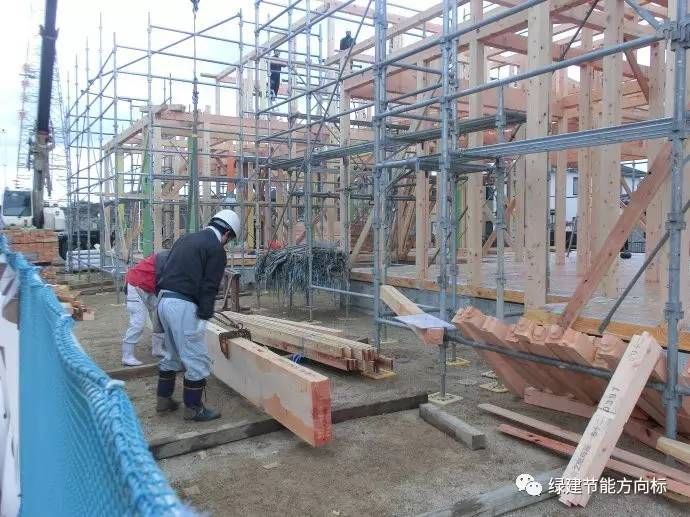

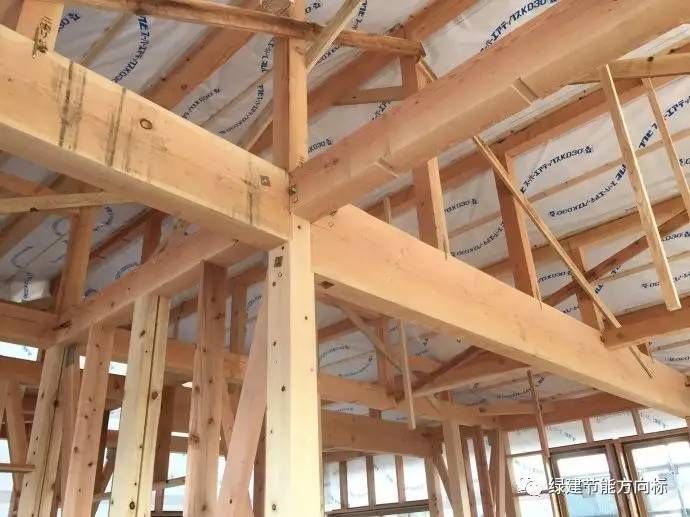

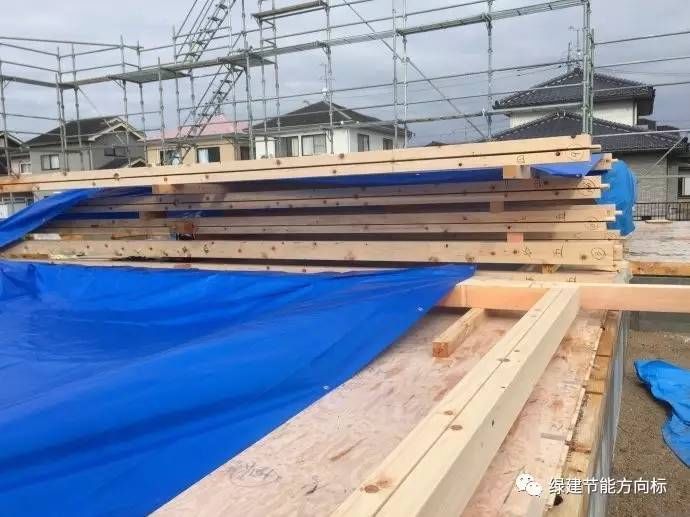

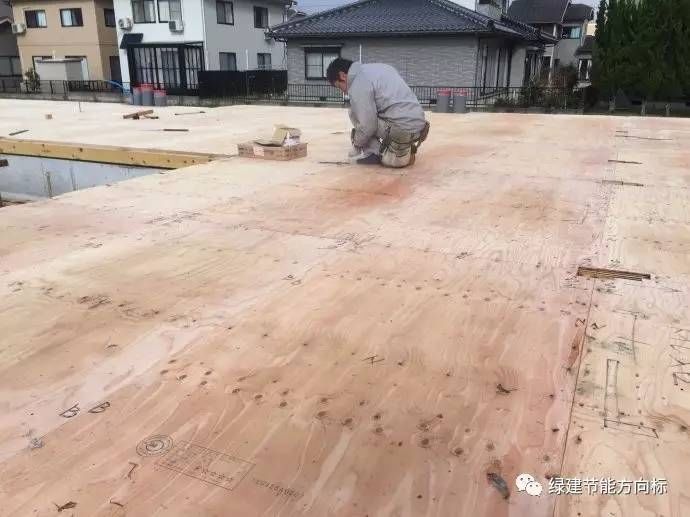

木结构主体施工示意

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

木结构主体施工示意

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

木结构主体施工示意

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

木结构主体施工示意

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

木结构主体施工示意

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

木结构主体施工示意

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

木结构主体施工示意

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

木屋架施工

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

木屋架施工

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

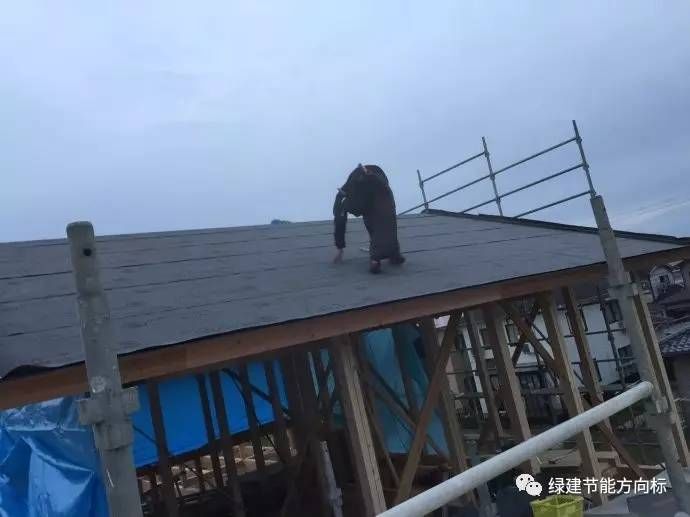

屋顶铺设防水防潮层

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

主体结构施工

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

主体结构施工

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

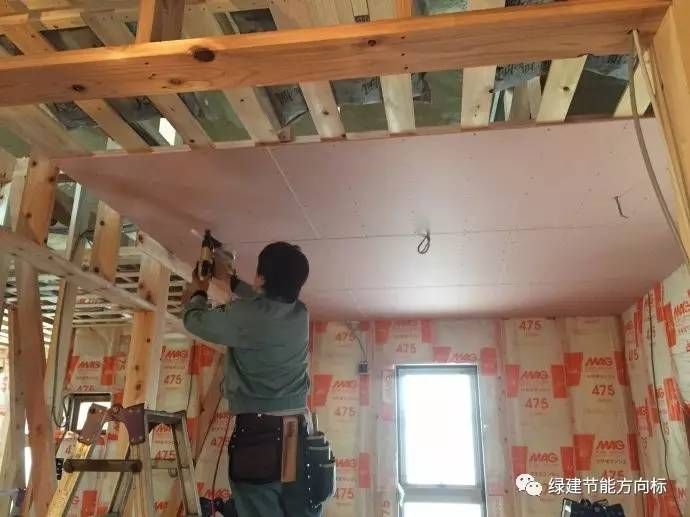

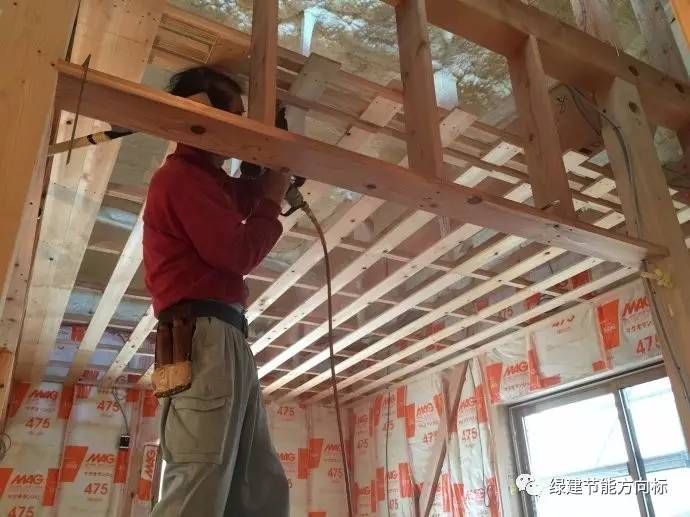

天花顶棚施工

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享
被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

吊顶施工

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

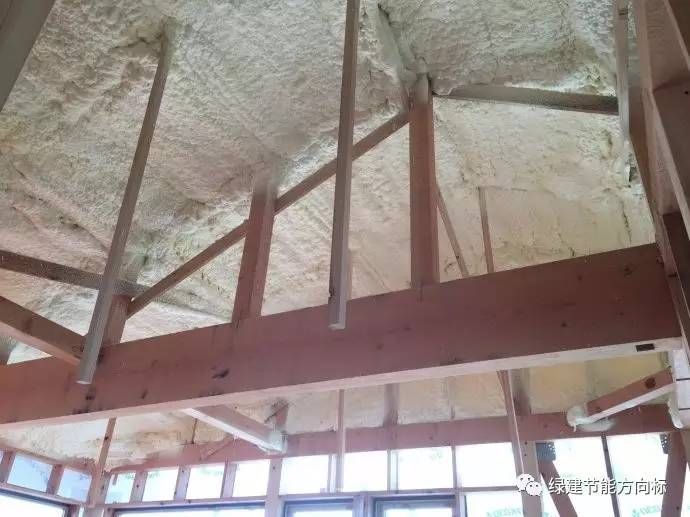

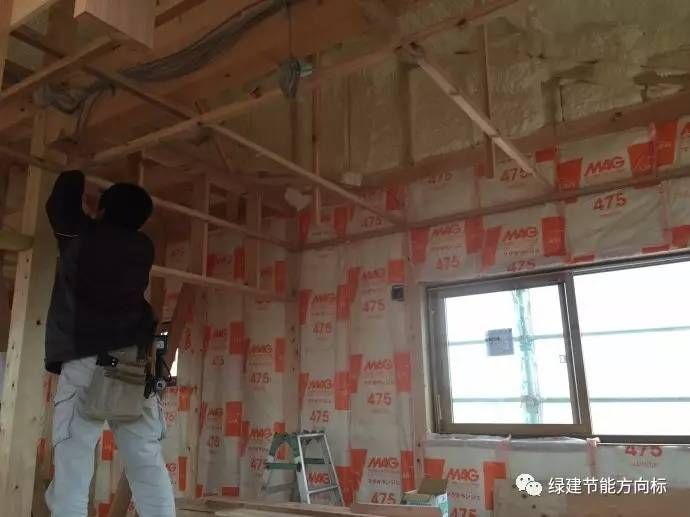

喷涂聚氨酯内保温

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

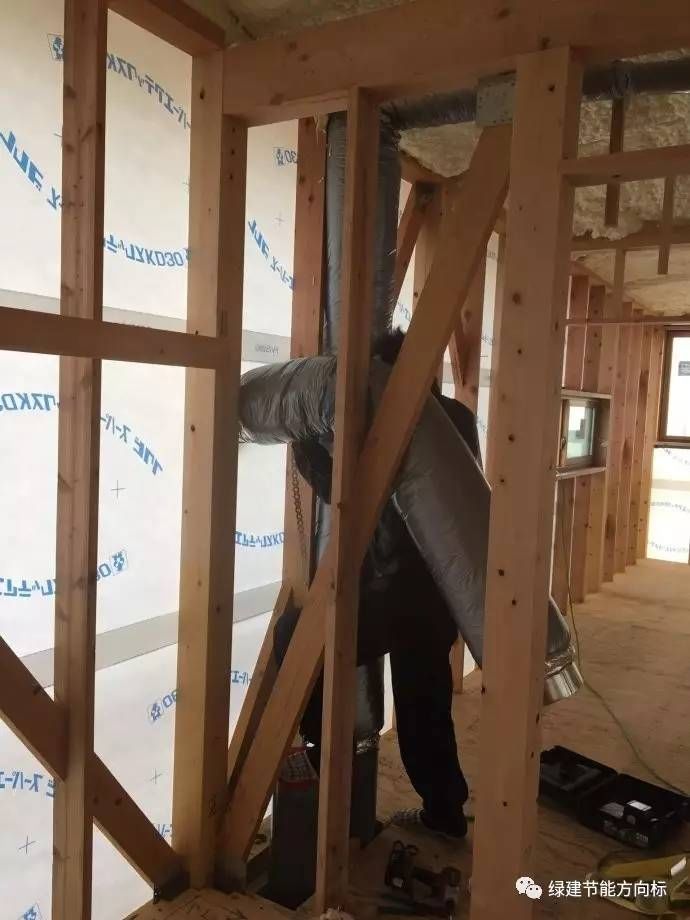

新风管道架设

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

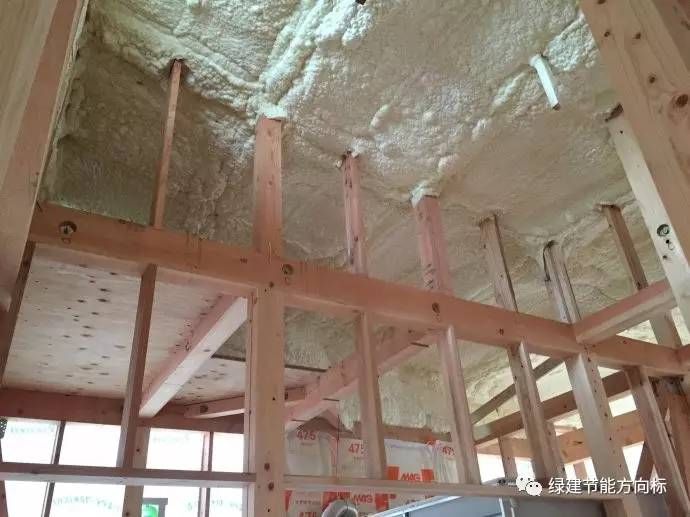

喷涂聚氨酯内保温

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

喷涂聚氨酯内保温

被动房采暖制冷新技术:地埋管新风系统节能建筑的建造过程分享

室内主体结构效果

建筑物建成效果在此不做分享。感兴趣的朋友可以关注后续更多篇章。

1 值得买! 0 不值得买! 1 位网友中有 1 位认为值得买!
100%
推荐人 : 桌游 2018-03-15 10:41 浏览:977 0 条评论
石家庄2018新政:大力推进这类房屋建设!商品房限价定向放松!

近日,石家庄市人民政府发布了《关于加快推进被动式超低能耗建筑发展的实施意见》(以下简称《意见》)。该《意见》指出,为打造低碳石家庄,实现绿色崛起,高标准推进石家庄市建筑节能工作,不断提升人民群众的住房品质,根据国家、省有关要求,结合我市实际,加快推进被动式超低能耗建筑(被动房)发展。文件中再提商品房限价定向放松政策,被动房建筑在办理商品房价备案时,可上浮30%。

具体来看,该《意见》提出,2018年石家庄市将全面启动被动房试点工作,到2020年,全市累计开工建筑被动房不低于100万平方米,桥西区、裕华区、新华区、长安区、高新区、正定县(含新区)累计开工建设被动房各不低于10万平方米;鹿泉区、栾城区、藁城区累计开工建设被动房各不低于5万平方米;其它各县(市)新开工建设被动房各不低于1万平方米。

那么,什么是被动房呢?据了解,被动式建筑是指尽量减少主动消耗能源的建筑,如减少制冷制热所消耗的煤炭、电力等,但保持室内温度、湿度稳定适宜。而装配式建筑,通俗地说就是“像造汽车一样造房子”,梁、柱、板甚至楼梯、阳台等“零部件”都在工厂里做好,再运到现场搭建,如同搭积木,标准快速。这种建筑的优点是建造速度快,受气候条件制约小,节约劳动力并可提高建筑质量。

该《意见》提出了工作重点,包括以下几点:加强被动房建设监管、推广应用高效节能门窗、大力发展绿色建材产业、不断提升建筑节能软实力。

该《意见》的落实还有政策上的大力支持,包括:1、给予用地支持,对按照被动房标准要求建设的项目,优先保障用地;2、在容积率上给予支持,在办理规划审批(或验收)时,对于采取被动房方式建设的项目,按其建设被动房的地上建筑面积9%给予奖励,不计入项目容积率;3、优化办事流程,为被动房项目报建手续开辟绿色通道;被动房建筑在办理商品房价备案时,可上浮30%。4、给予差别热费(居民)和热力贴费(非居民)减免;5、给予财政补贴,对符合被动房节能标准的建筑项目,竣工后经专家评定,达到被动房建设标准,由市财政给予补贴。

该《意见》还带有一系列的保障措施。例如,加强组织领导、明确职责分工、完善论证机制、抓好专业培训、加大宣传报道。



1 值得买! 0 不值得买! 1 位网友中有 1 位认为值得买!
100%
推荐人 : 桌游 2015-04-17 11:32 浏览:2,324 0 条评论
被动房设计的基本规定

一、基本设计规定

1、被动式房屋的规划和设计,应充分利用场地的自然资源,建筑朝向宜为南北向或接近南北向。

2、被动式房屋应满足自然通风要求并符合现行国家标准《民用建筑供暖通风与空气调节设计规范》的相关规定。

3、被动式房屋应充分利用自然光。房屋采光应符合现行国家标;住《建筑采光设计标准》的规定。起居室与书房的自然采光应满足书写和阅读要求。

4、电梯、水泵、照明、家用电器等用能设备应为符合国家有关标准规定的节能产品。

5、宜选用可再生能源作为被动式房屋的主要用能来源。

6、被动式房屋宜符合紧凑型设计原则,体形系数宜小于0.4。

7、被动式房屋的外围护结构,应符合下列规定:外围护结构的呆温层应连续完整。严禁出现结构性热桥外围护结构应采用外保温系统; 外保温系统的连接锚栓应采取阻断热桥措施,

8、被动式房屋的气密层,应符合下列规定;房屋应具有包绕整个采暖体积的、连续完整的气密层:每一居住单元应具有包绕整个采暖体积的、连续完整的气密层:由不同材料构成的气密层的连接处.必须妥善处理.以保证气密层的完整性,

二、室内环境规定

1、室内环境应全年处于舒适状志井符台下列规定:a室内温度宜为20-26℃,超出该温度范围的烦率不宜大于10%.b室内相对湿度宜为35-65%。C室内二氧化碳浓度不宜大于1000ppm.d围护结构非诱明部分内表面温差不得超过3℃。围护结构内表面温度不得低于室内温度3℃。e室内一侧门窗不得出现结露。

2、室内允许噪声级应付合下列规定:

A 卧室、起居室、和书房≤30 dB

b放置新风机组的设备机房≤35 dB

三、房屋气密性规定

1、室内气密性应符合在室内外压差50pa的条件下,每小时换气次数不超过0.6次的规定。n50 = 0.6/h

四、能耗和负荷规定

1、房屋单位面积采暖控制指标应符合下列规定:

—房屋大内面积的年采暖需求Qh≤15 kWh/(m²a)

—房屋单位面积采暖负荷 Qh≤10 W/m2

2、房屋单位面积制冷控制指标应符合下列规定:

—房屋大内面积得年制冷需求Qh≤15 kWh/(m²a)

—房屋单位面积制冷最大负荷 Qh≤20 W/m2

五、一次能源需求规定

1、房屋能源需求必须用一次能源需求计量。

2、房屋的一次能源需求,应同时符合下列规定应同时符合下列规定:

一采暖的房屋单位面积年一次能源需求≤60 kWh/(m²a).;

—制冷的房屋单位面积年一次能源需求≤60 kWh/(m²a).;

—通风的房屋单位面积年一次能源需求≤60 kWh/(m²a).;

—房屋单位面积年一次能源总需求≤120 kWh/(m²a).。

六、通风系统设计规定

1、被功式房屋应设置带有高效热回收系统的通风系统,并满足每人每小时30m3新风量的要求

2、通风系统的热回收效率宜≥75%.一通风系统的热回收率由选用机组的性能决定

通风系统的通风电力需求宜≤0.45wh/m3

七、照明和遮阳设计规定

  1. 被动式房屋的立面设计宜满足自然光日间照明的要求。当利用自然光照明时。应符合现行国家标准《建筑照明设计标准》G 850034的规定。

2、对地下车库等需要日间照明的地下设施,宜采用太阳能光照系统满足日间照明的要求。

3、被动式房屋的南向外窗。宜采用水平固外遮阳设施。其挑出长度宜同时满足夏季太阳光不百射到室内和冬季日照尽量充足的要求。

4、被动式房屋的东西向外窗。可采用固定或活动外遮阳设施。

  1. 活动外遮阳阳设施应具有良好的耐久性和光线调节功能且宜具有智能调光和抗风措施。

八、防火设计规定

1,防火设计必须符合现行国家标准:建筑设计防火规范GB50016的规定

2,应采用燃饶性能等级不小于B1级的保温材料

3、木结构房屋应采用燃烧等级为A1级的保温材料

4、防火隔离带的墙体应为应为砌体或混凝土墙体

5、当采用燃烧等级为B1级的保温材料做外墙保温材料时,应设置水平环绕型防火隔或在门窗洞口三侧设置防火隔离带

6、防火隔离带应采用遇火时结构足够稳定且不可燃的岩棉材料、

7、当采用环绕型防火隔离带时,应符台下列规定

a外墙保温系统应延楼层每层设置环绕型防火隔离带

b岩棉防火隔离带的宽度不应小于300mm.过梁下沿与防火隔离带下沿之间的最大距离不得超过500mm内外两层岩棉防火隔离带应错缝处理.错缝宽度不得小于50mm. 内外两层岩棉防火隔离带的大街高度不得小于200mm.

c如果位于防火隔离带区域的窗户在高度上有位移可以通过下移下沉窗户出的防火隔离带来确保其和过梁之间的距离不超过500mm,对于向上延伸的窗户,必须将防火隔离带围绕窗洞上移,移动的距离不得超过1000mm

8、当在门洞洞口三侧设置防火隔离带时,必须在其上册和双侧至少贴满300mm高/宽的复合规定的岩棉条,内外两层岩棉防火隔离带应错缝处理.错缝宽度不得小于50mm. 内外两层岩棉防火隔离带的大街高度不得小于200mm.

9、门窗、百叶窗或卷帘窗与防火隔离带相交的节点处可能会出现保温性能降低的现象,该节点处应符合下列规定:

A室内一侧不得出现结露b 室内一侧任何一点的温度不得低于其它围护结构内表面温度3℃

10、防火隔离带的安装.应符合下列规定:

A防火隔离带只允许采用水泥(矿物)聚合物砂浆贴在基层墙体上,

b除贴满之外.还应刘防火隔离带进行锚固,技照每个岩棉条至少配置两个锚栓数的要求,将锚栓固定在防火隔离带的半高处,相邻锚栓间距不得超过600mm.

被动房设计的基本规定
